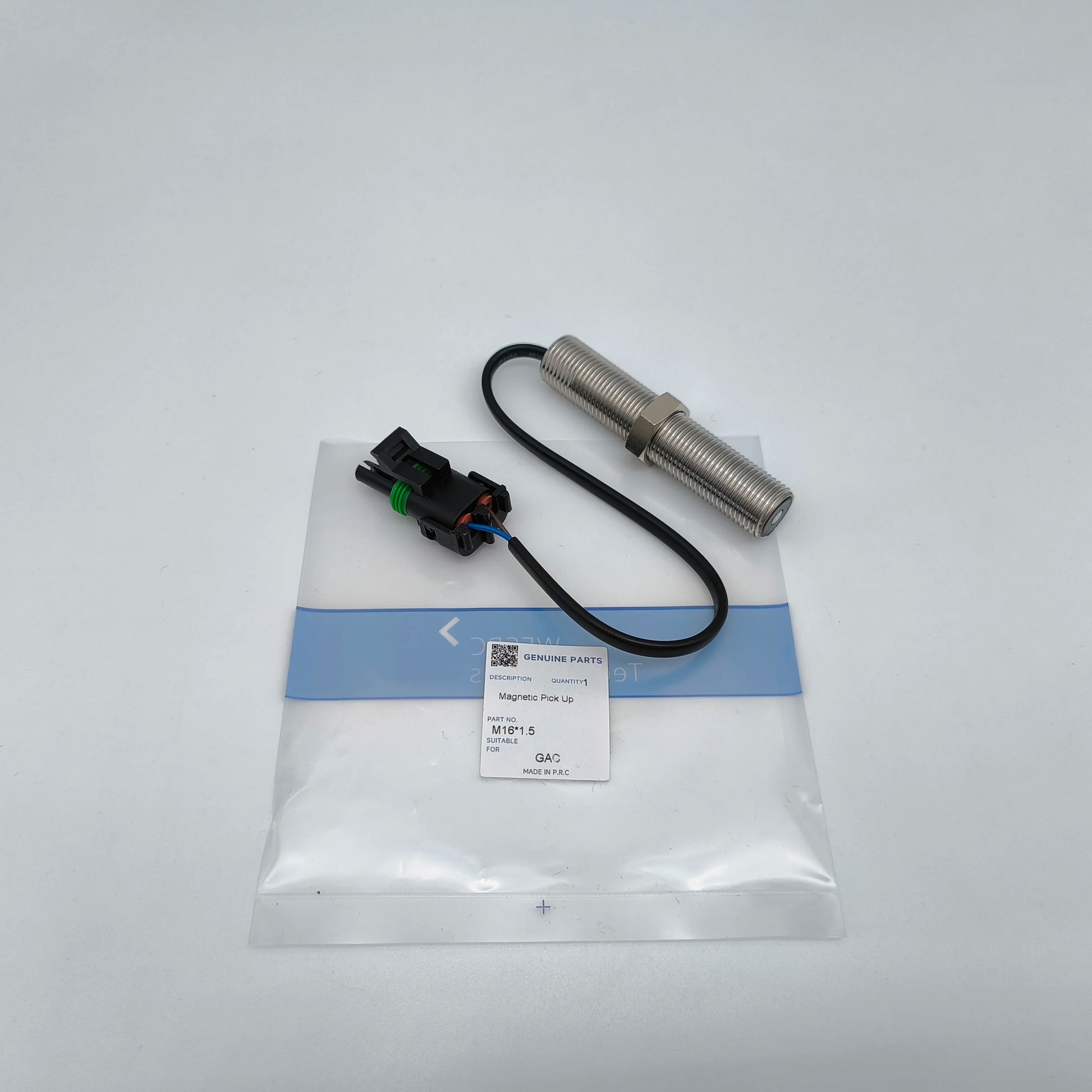

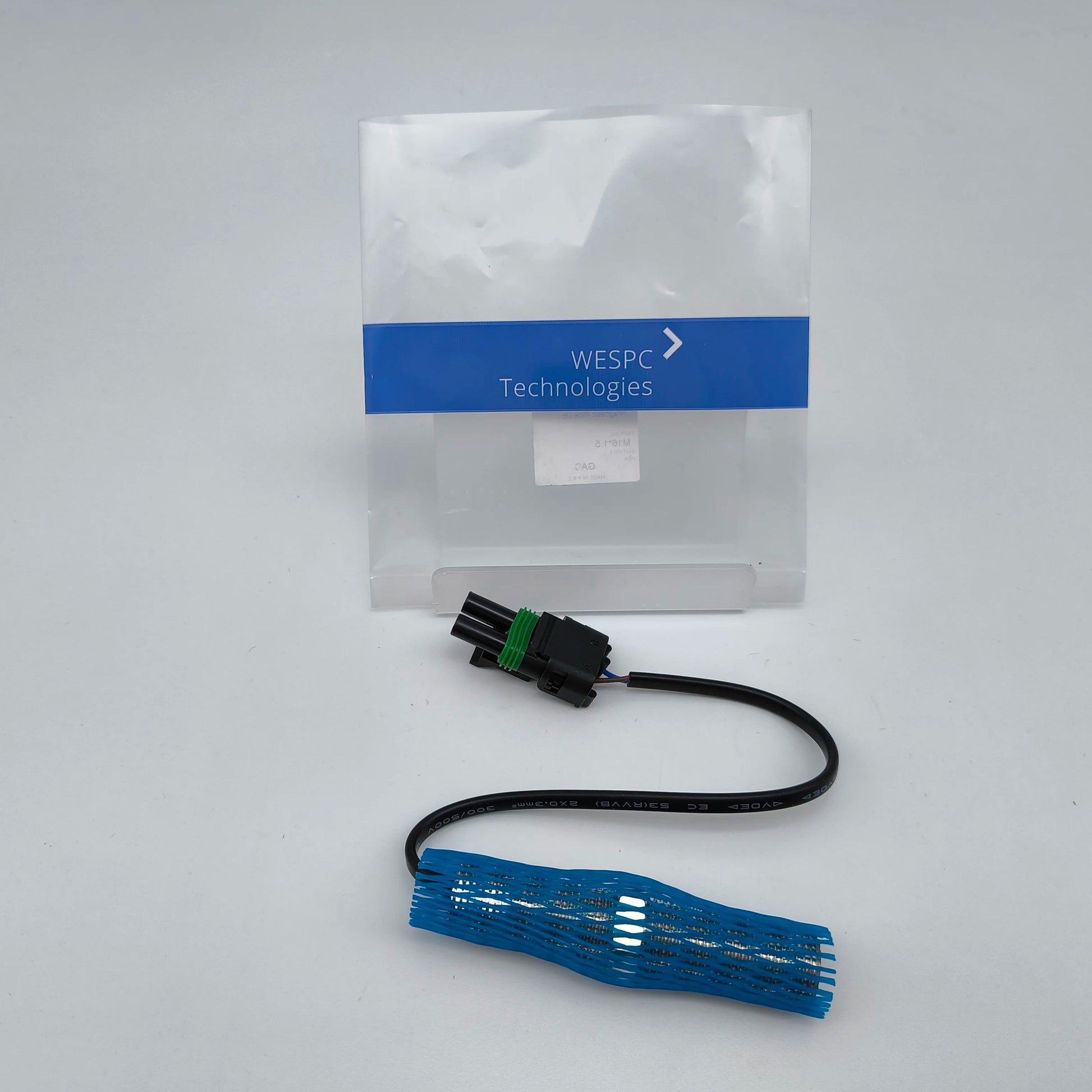

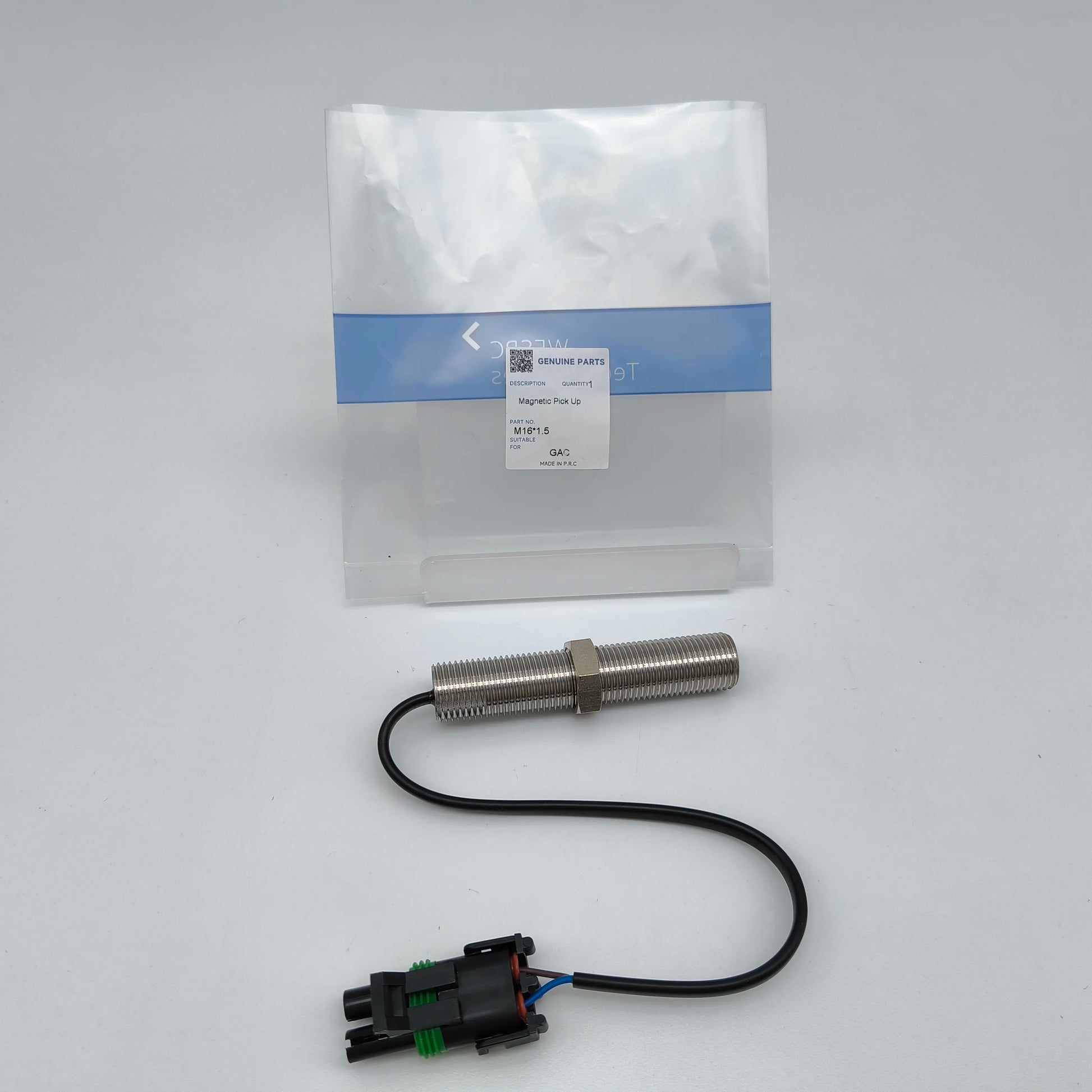

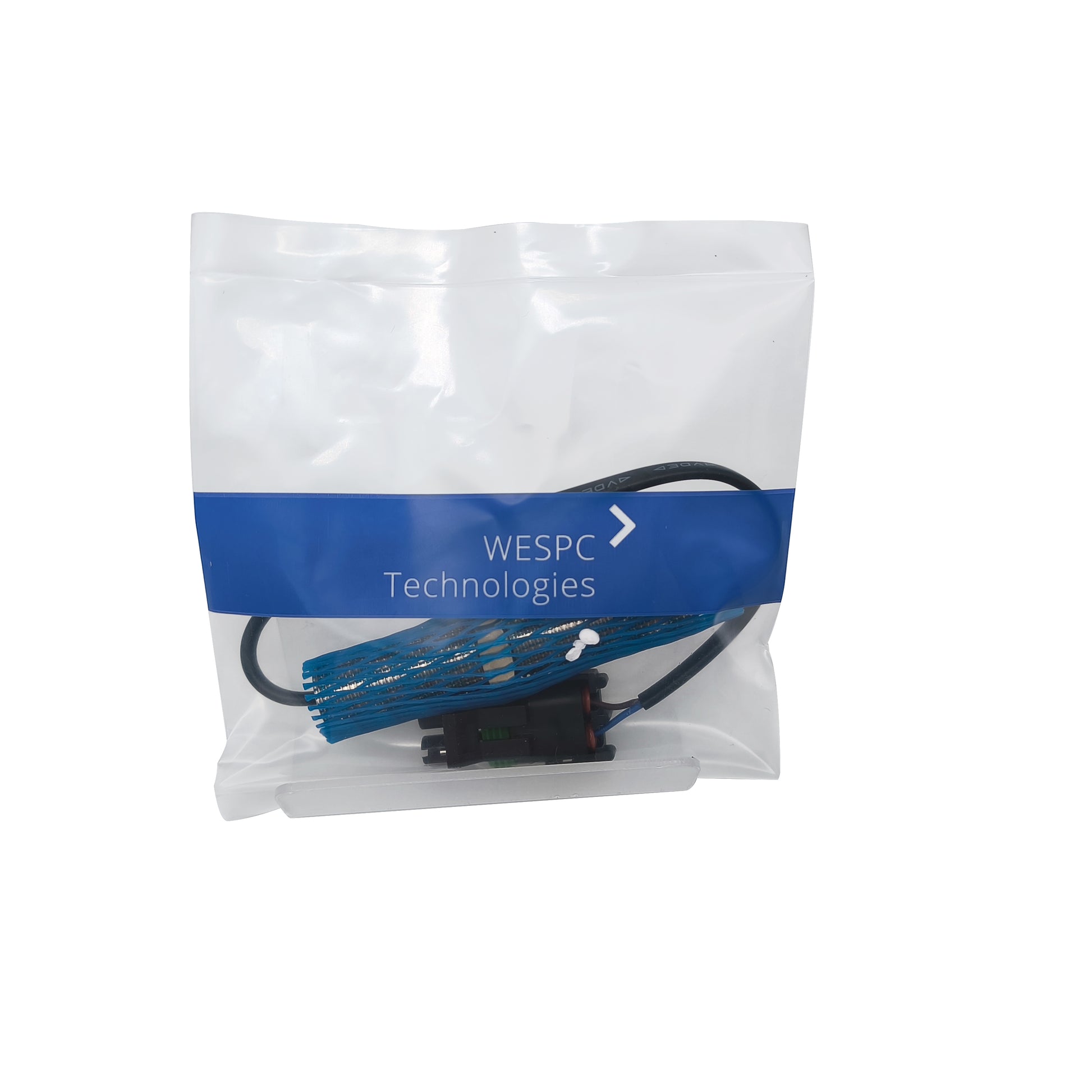

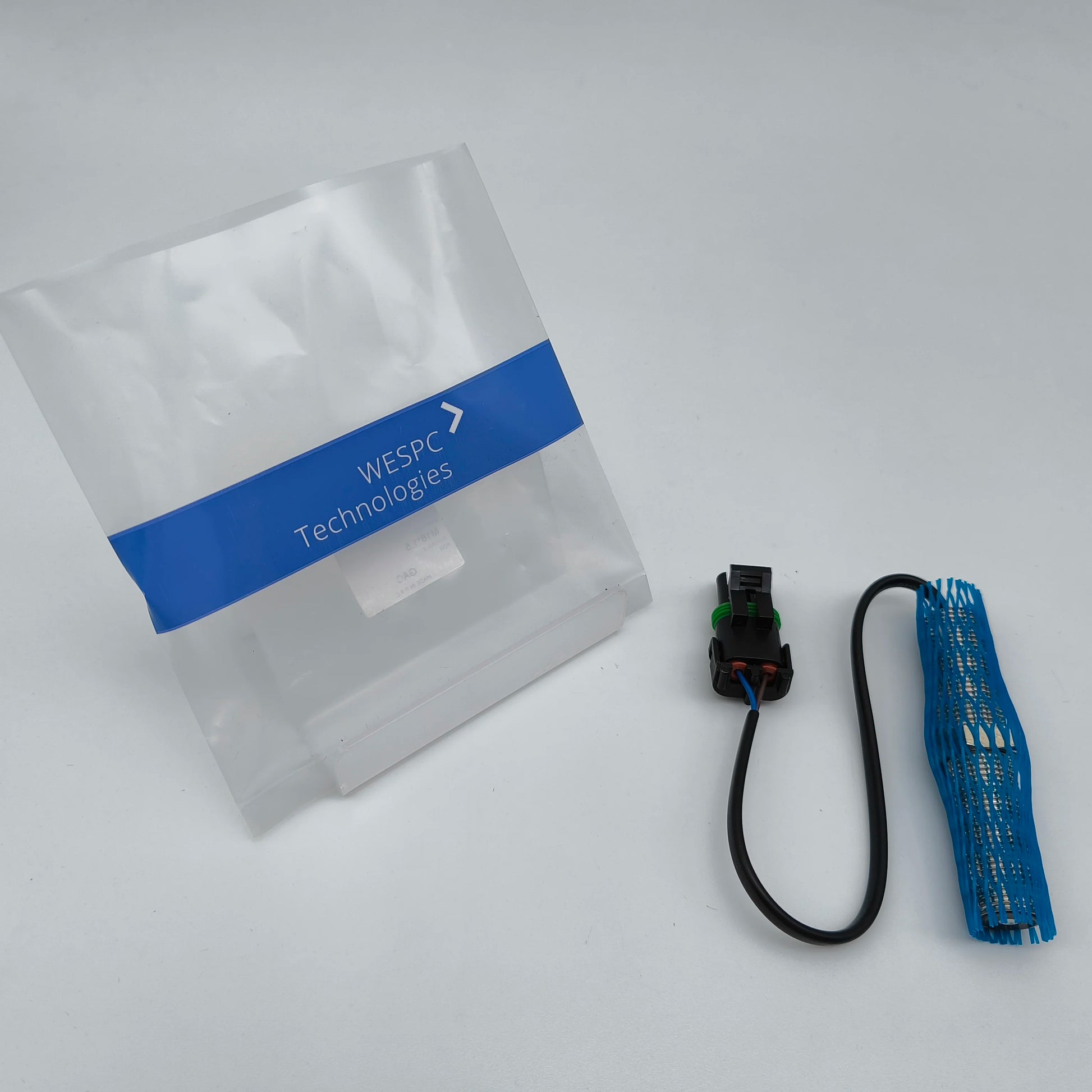

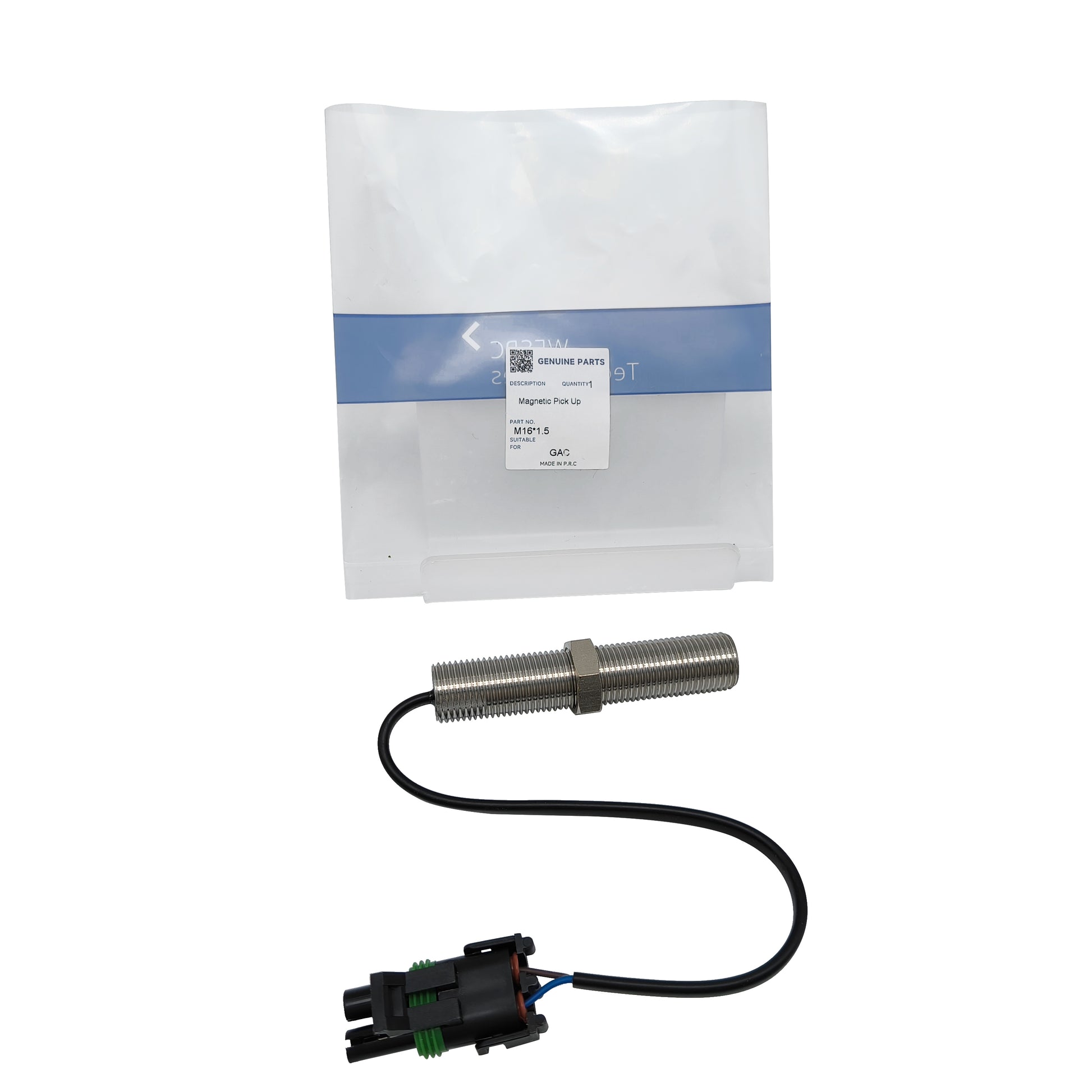

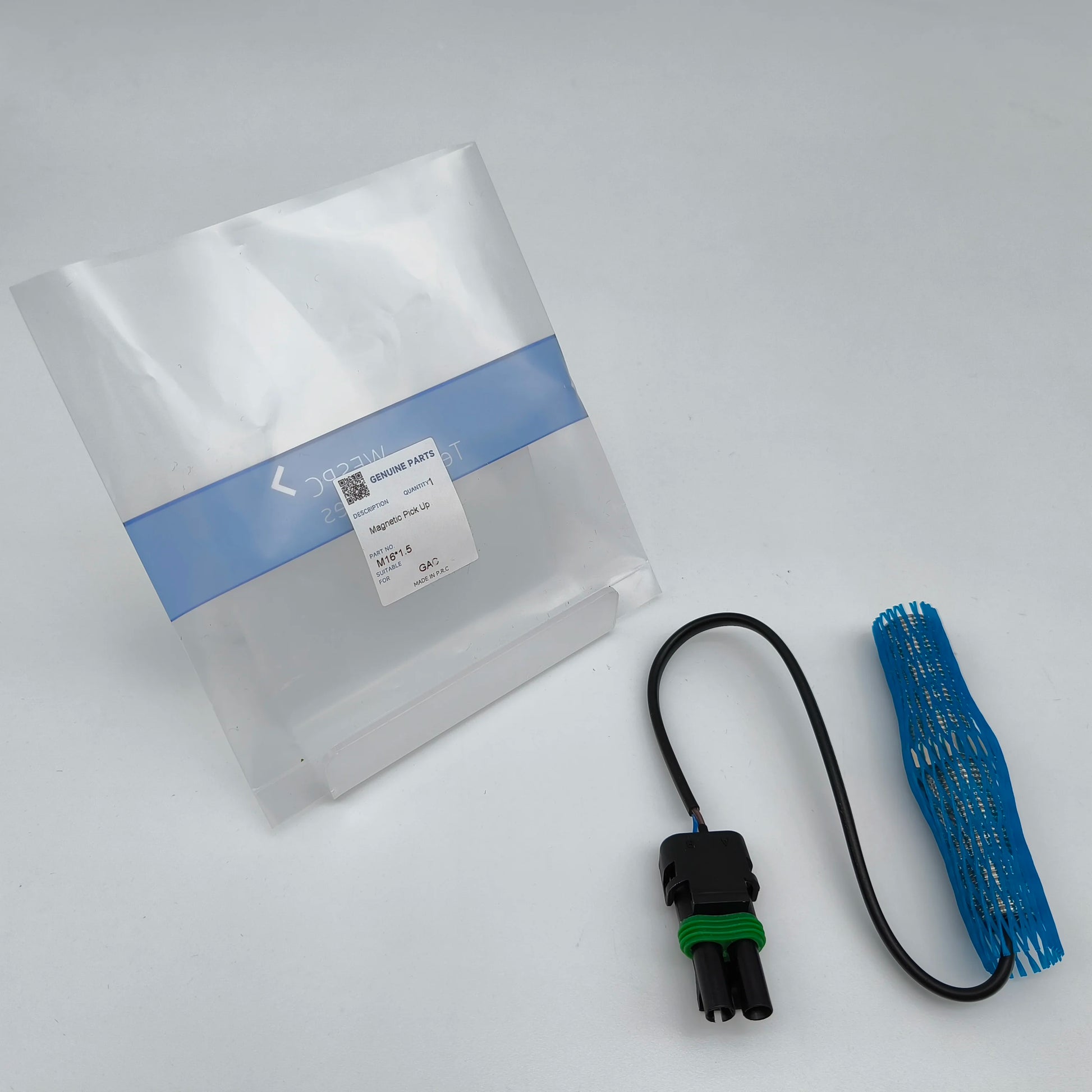

Sensor de velocidad de captación magnética M16*1,5 MPU, pieza de motor diésel WESPC. Adecuado para kit de generador
Sensor de velocidad de captación magnética M16*1,5 MPU, pieza de motor diésel WESPC. Adecuado para kit de generador
Sensor de velocidad de captación magnética M16*1,5 MPU, pieza de motor diésel WESPC. Adecuado para kit de generador
Parámetros técnicos:
-
Rango: 50-5000 Hz
-
Valor de inductancia: 42MH+25%
-
Valor de resistencia: 300 Ω MÁXIMO
-
Rosca: M16*1,5 mm
-
Distancia entre dientes: 0,028 pulg. mín. - 0,042 pulg. máx.
-
Rango de temperatura: -55 ℃ centígrados a 105 ℃
-
Salida en ralentí: 1,5 voltios CA mín.
-
Salida MÁXIMA: 30 voltios CA
*El sensor de velocidad magnético indica cuando los dientes grandes del anillo u otras proyecciones ferrosas pasan la punta del sensor.
*Se inducen impulsos eléctricos dentro de la bobina y se envían a la unidad de control de velocidad.
*La señal del sensor de velocidad magnético, dientes por segundo (HZ), es directamente proporcional a la velocidad del motor. El sensor de velocidad magnético está montado en la caja de engranajes del anillo o en la carcasa de la campana del volante del motor.
*El orificio roscado para el sensor de velocidad debe estar perpendicular a la línea central del cigüeñal y centrado sobre los dientes del engranaje anular.
*Debe haber una cara plana para proporcionar una superficie plana sobre la cual anclar la contratuerca.
*Con el motor parado, enrosque el sensor de velocidad hasta que toque un diente de engranaje, luego gírelo 0,75 vueltas y asegúrelo con la contratuerca.
*Se puede utilizar cualquier engranaje ferroso siempre que la frecuencia y la amplitud de la señal resultante cumplan con las especificaciones de la unidad de control de velocidad.
*Los cables conductores deben estar retorcidos en toda su longitud desde el sensor de velocidad magnético hasta la unidad de control.
*Los cables pueden necesitar blindaje si tienen más de 10 pies (3 m) de longitud o si hay interferencias externas.
No conecte ninguno de los cables del sensor de velocidad a nada que no sea la unidad de control de velocidad utilizada. El protector no debe estar conectado en el extremo del sensor de velocidad.
